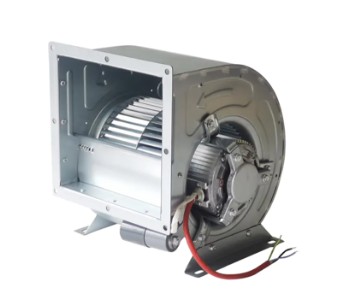

¿Qué es un ventilador centrífugo de CA industrial?

un ventilador centrífugo industrial de la CA Es un dispositivo de ventilación alimentado por corriente alterna (CA). Su principio de funcionamiena central utiliza la fuerza centrífuga generada por la rotación del impulsor para aspirar aire axialmente, girarlo 90 grados y descargarlo radialmente. En comparación con los ventiladores axiales, los ventiladores centrífugos pueden producir mayor presión estática (normalmente alcanzan entre 500 y 3000 Pa), lo que los hace particularmente adecuados para escenarios industriales que requieren superar la resistencia de los conducas, la resistencia del filtro o el suministro de aire a larga distancia.

Según la estructura del impulsor, los ventiladores centrífugos de CA industriales se clasifican principalmente en tres tipos: palas curvadas hacia adelante , palas curvadas hacia atrás , y palas radiales . Los ventiladores de aspas curvadas hacia atrás ofrecen la mayor eficiencia (hasta 85 % o más) con menor ruido, lo que los hace ideales para un funcionamiento continuo de larga duración. Los ventiladores de aspas curvadas hacia adelante pueden generar una presión más alta con el mismo diámetro de impulsor pero con una eficiencia ligeramente menor. Los ventiladores de paletas radiales destacan en el manejo de gases cargados de polvo y se utilizan ampliamente en el transporte de materiales y en sistemas de tiro inducido de calderas.

Ventajas principales para aplicaciones industriales

Capacidad de suministro de aire a alta presión

En los sistemas de ventilación industrial, factores como la longitud del conducto, el número de curvas y la resistencia del filtro aumentan significativamente la resistencia del sistema. Los ventiladores axiales comunes suelen ofrecer una presión estática en el rango de 50 a 200 Pa, que es insuficiente para requisitos complejos de conductos. Sin embargo, los ventiladores centrífugos industriales de CA proporcionan una presión estática que oscila entre 500–3000 Pa , y algunos modelos de alta presión incluso superan 5.000Pa , superando fácilmente conductos de múltiples secciones, filtros de alta eficiencia y resistencia del intercambiador de calor para garantizar un flujo de aire adecuado en el extremo terminal.

Operación estable y confiable

Los ventiladores centrífugos de CA industriales son accionados por motores de inducción de CA, que no requieren circuitos de conmutación electrónicos complejos. Su estructura simple da como resultado bajas tasas de fracaso. En condiciones de funcionamiento estándar, los ventiladores centrífugos industriales de alta calidad pueden alcanzar una Tiempo medio entre fallos (MTBF) de más de 30.000 horas. , y algunos modelos cuentan con devanados totalmente de cobre y rodamientos de bolas que alcanzan hasta 50.000 horas. Esta alta confiabilidad es fundamental para aplicaciones esenciales continuas, como la refrigeración de centros de datos y la ventilación de plantas químicas.

Amplia cobertura de potencia y especificaciones

Los ventiladores centrífugos industriales AC cubren un rango de potencia extremadamente amplio, desde Ventiladores de refrigeración para equipos pequeños de 50 W to Grandes unidades de ventilación industrial superiores a 55 kW. . La cobertura del flujo de aire abarca desde 100 m³/h hasta más de 100 000 m³/h, con diámetros de impulsor que varían desde 100 mm hasta 2000 mm, capaces de satisfacer prácticamente todas las necesidades industriales, desde refrigeración de equipos electrónicos de precisión hasta ventilación de fábricas a gran escala.

Criterios de selección y mejores prácticas

Parámetros de selección clave

Al seleccionar un ventilador centrífugo de CA industrial, se deben considerar exhaustivamente los siguientes parámetros básicos:

• Flujo de aire (Q) : Unidad m³/h o m³/s, calculado en función del volumen del espacio de ventilación y la tasa de cambio de aire
• Presión total o presión estática (P) : Unidad Pa, que requiere el cálculo de la resistencia del conducto, la resistencia del filtro y la pérdida de presión dinámica de salida
• Potencia (norte) : Unidad kW, estimada usando la fórmula N = (Q × P) / (3600 × η × 1000), donde η es la eficiencia del ventilador
• Velocidad de rotación (n) : Unidad de rpm, normalmente 1450 rpm (motor de 4 polos) o 2900 rpm (motor de 2 polos)
• Nivel de ruido : Unidad dB(A), los ventiladores de aspas curvadas hacia atrás suelen ser entre 3 y 8 dB(A) más silenciosos que los ventiladores de aspas curvadas hacia adelante
• Clasificación de protección (IP) : IP54 o superior recomendado para ambientes húmedos o polvorientos

Escenarios de aplicación y referencia de selección

Pautas de instalación y operación

Para garantizar un funcionamiento eficiente y estable de los ventiladores centrífugos de CA industriales, se deben observar los siguientes puntos durante la instalación y el mantenimiento de rutina:

1. Aislamiento de vibraciones de cimientos : Los ventiladores con una potencia superior a 3 kW deben estar equipados con almohadillas o aisladores de vibraciones, que reducen la transmisión de vibraciones en más del 80% para evitar interferencias con las estructuras del edificio y los equipos de precisión adyacentes.
2. Protección de entrada : Instale una malla protectora en la entrada de aire con un tamaño de malla no mayor a 20 mm para evitar la ingestión de objetos extraños y daños al impulsor; agregue un filtro de eficiencia primaria en ambientes polvorientos
3. Conexión flexible : Utilice conexiones flexibles de lona o silicona (de 150 a 300 mm de largo) entre la entrada/salida del ventilador y los conductos para evitar la transmisión directa de la tensión del conducto a la carcasa del ventilador.
4. Mantenimiento programado : Inspeccione la temperatura del rodamiento y el estado de lubricación cada 2.000 horas de funcionamiento ; reemplace la grasa cada 8.000 horas de funcionamiento ; Limpie la acumulación de polvo del impulsor anualmente: la acumulación de polvo que exceda 1 mm de espesor puede reducir la eficiencia entre un 5 % y un 10 %.
5. Protección de motores : Los motores que superan los 2,2 kW deben estar equipados con relés de sobrecarga térmica o protectores de motor para evitar que se quemen debido al funcionamiento con rotor bloqueado o pérdida de fase.

Factores críticos que afectan el rendimiento y la vida útil

Condiciones del entorno operativo

Por cada aumento de 10°C en la temperatura ambiente, la tasa de envejecimiento del aislamiento del devanado del motor aproximadamente se duplica. Cuando la temperatura ambiente excede 40°C , la potencia nominal del motor debe reducirse: 95% a 45°C, 90% a 50°C y 85% a 55°C. En ambientes de alta humedad (humedad relativa >85%), se deben seleccionar motores completamente cerrados con calentadores anticondensación para evitar la degradación del aislamiento debido a la absorción de humedad durante el apagado.

Para entornos que contienen gases corrosivos (como talleres químicos o instalaciones de galvanoplastia), los impulsores y las carcasas de los ventiladores deben estar hechos de Acero inoxidable 304 o 316. , o tratado con revestimiento anticorrosión de resina epoxi. Las placas de acero galvanizado ordinarias en ambientes ácidos pueden ver su vida útil acortada entre un 30% y un 50% de las condiciones normales de funcionamiento.

Coincidencia del sistema y optimización del punto operativo

La eficiencia operativa real del ventilador depende de qué tan bien coincida el punto de trabajo con la curva de rendimiento. Cuando se sobrediseña la resistencia del sistema, el punto de operación real se desplaza hacia regiones de mayor flujo y menor presión, lo que resulta en una reducción de la eficiencia y un aumento del ruido. Al ajustar la velocidad del ventilador (control de frecuencia variable) o los ángulos de las paletas guía de entrada, el punto de operación puede regresar a la zona de alta eficiencia. Con control de velocidad de frecuencia variable, los ventiladores pueden mantener la eficiencia por encima del 80 % dentro del 70 %-100 % del flujo de aire nominal , con importantes ahorros de energía: cuando el flujo de aire cae al 80 %, la potencia del eje cae al 51,2 % de la potencia nominal (calculada según las leyes de afinidad), logrando un ahorro de electricidad del 30 % al 40 % en comparación con el control de estrangulamiento.

Equilibrio del impulsor y control de vibración

El desequilibrio del impulsor es la causa principal de vibración excesiva en los ventiladores centrífugos. Según las normas ISO 1940, los impulsores de ventiladores industriales deben alcanzar Grado de equilibrio G6.3 o G2.5 . Para diámetros de impulsor superiores a 400 mm, el equilibrio dinámico de campo es particularmente importante: cada aumento de 10 g·mm/kg en el desequilibrio residual puede acortar la vida útil del rodamiento en aproximadamente un 15%-20%. Durante el funcionamiento normal, la velocidad de vibración efectiva en las carcasas de los cojinetes del ventilador debe controlarse por debajo de 4,5 mm/s (la calificación "buena" según las normas ISO 10816); Se requiere un apagado inmediato para inspección si excede los 7,1 mm/s.

Estrategias de mejora de la eficiencia energética

Implementación de variador de frecuencia

En sistemas con demandas de flujo de aire fluctuantes (como sistemas de aire acondicionado VAV o sistemas de escape de procesos), equipar ventiladores centrífugos de CA industriales con variadores de frecuencia (VFD) es la medida de ahorro de energía más eficaz. Tomando un Ventilador de 15 kW funcionando 6.000 horas al año Como ejemplo: si la carga operativa promedio real es el 70% de la carga nominal, el consumo de energía anual con control de velocidad VFD es aproximadamente 63.000 kWh , en comparación con 90.000 kWh con operación de frecuencia fija y regulación de compuerta, ahorrando 27.000 kWh anualmente con una tasa de ahorro de energía de aproximadamente el 30%. El período de recuperación de la inversión suele ser de entre 1,5 y 2,5 años.

Actualización del motor de alta eficiencia

Actualización de motores de eficiencia IE1 o IE2 heredados a IE3 (Eficiencia Premium) o IE4 (Eficiencia Super Premium) Los motores pueden reducir aún más el consumo de energía. Para un motor de 4 polos y 11 kW, como ejemplo: la eficiencia de IE2 es de aproximadamente 91 %, IE3 de aproximadamente 93 % y IE4 de aproximadamente 94 %. La actualización de IE2 a IE3 ahorra aproximadamente 1.320 kWh anualmente a 6.000 horas de funcionamiento; actualizar de IE3 a IE4 ahorra un adicional 660 kWh . Aunque los motores de alta eficiencia aumentan los costos de adquisición entre un 15% y un 30%, el costo total del ciclo de vida se reduce significativamente.

Optimización de la resistencia del sistema

Por cada aumento de 100 Pa en la resistencia del sistema de conductos, la potencia del eje del ventilador aumenta aproximadamente entre un 5% y un 8%. Las siguientes medidas pueden reducir eficazmente la resistencia del sistema:

• Minimizar curvas y reducciones innecesarias; cada curva de 90° añade aproximadamente 50–150 Pa de resistencia
• Seleccione filtros de baja resistencia y reemplace los medios filtrantes obstruidos con regularidad; La resistencia del filtro obstruido puede aumentar desde el inicio. 100–200 Pa to 500–800 Pa
• Diseñar adecuadamente las secciones transversales de los conductos, controlando la velocidad del aire dentro de los mismos. 8-12 m/s rango; Una velocidad del aire excesivamente alta aumenta significativamente la pérdida de presión dinámica.
• Limpie la acumulación de polvo en los conductos con regularidad; Por cada aumento de 1 mm en la acumulación de polvo, la resistencia del conducto aumenta aproximadamente 3%–5%

Tendencias de desarrollo futuras

Con el avance de la Industria 4.0 y la fabricación inteligente, ventilador centrífugo industrial de la CAs están evolucionando hacia la inteligencia, la alta eficiencia y la modularidad. Ventiladores inteligentes integrados con sensores de iot puede monitorear la vibración, la temperatura, la corriente y otros parámetros en tiempo real, utilizando computación de vanguardia para predecir la vida útil de los rodamientos y las condiciones de desgaste del impulsor. Esto permite pasar del "mantenimiento programado" al "mantenimiento predictivo", que se espera reduzca el tiempo de inactividad no planificado en 40%–60% .

En términos de eficiencia energética, los ventiladores centrífugos industriales de nueva generación que adoptan Motores síncronos de reluctancia asistidos por imanes permanentes (PMaSynRM) puede alcanzar una eficiencia más allá del grado IE5, mejorando entre un 3% y un 5% con respecto a los motores de inducción tradicionales. Mientras tanto, los impulsores y volutas biomiméticos optimizados mediante el diseño CFD (dinámica de fluidos computacional) pueden aumentar el flujo de aire al 8%-12% sin aumentar el consumo de energía, al tiempo que reduce el ruido al 3-5dB(A) .

El diseño modular hace que la instalación, el mantenimiento y la actualización del ventilador sean más convenientes. Los módulos de motor estandarizados, los módulos de impulsor y los módulos de controlador se pueden combinar rápidamente, lo que reduce el tiempo de reemplazo del impulsor o del motor en sitio con respecto a los métodos tradicionales. 4 a 6 horas a menos de 1 hora , minimizando significativamente el impacto del mantenimiento en la producción.
